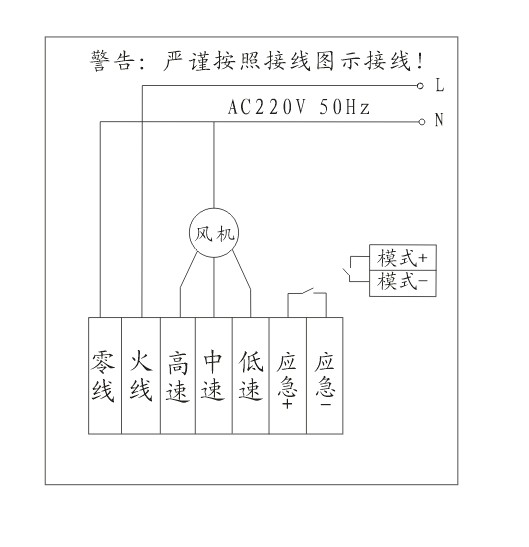

1.房間溫控器側，如下圖。各接口說明：
1）零線：接220V交流電的零線
2）火線：接220V交流電的火線
3）高速：接室內風盤風機高速
4）中速：接室內風盤風機中速
5）低速：接室內風盤風機低速
6）應急+：接室外機組的應急開關+
7）應急-：接室外機組的應急開關-
8）模式+：接室外機組的模式開關+
9）模式-：接室外機組的模式開關-

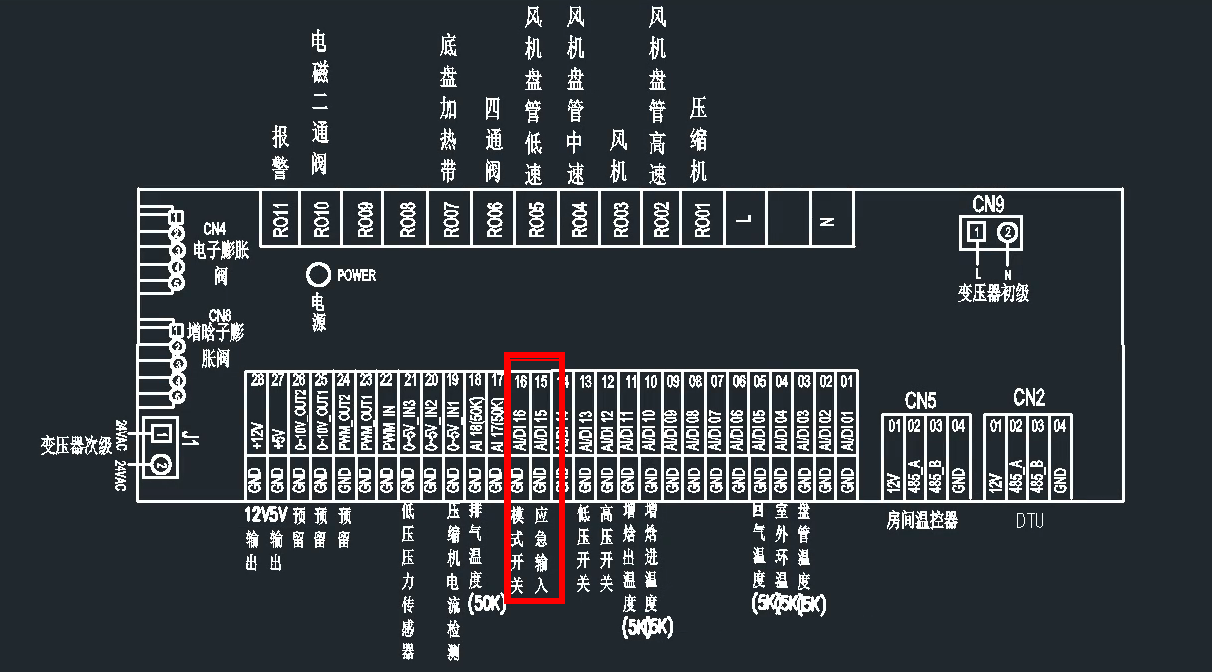

2.室外機組側
1）將機組參數H02更改成1
2）斷開下圖15號模式開關，16號應急開關插座的短接線
3）將室內的房間溫控器的“應急+”與“應急-”連接至室外機組的“應急輸入”與“GND”
4）將室內的房間溫控器的“模式+”與“模式-”連接至室外機組的“模式輸入”與“GND”
